一、4LQF3W型冷卻器概述：
4LQF3W型冷卻器，四管程的列管冷卻器，結構形式浮頭式，工作壓力為3Mpa,連接形式為法蘭，裝配方式為臥式。本系列冷卻設備使用于冶金、礦山、機電、輕工、食品和其他工業部門。

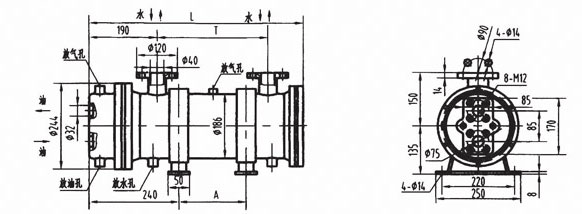

二、4LQF3W型冷卻器尺寸示意圖：
三、4LQF3W型冷卻器尺寸表：
| 舊型號 | 新型號 | 換熱面積(m2) | L | T | A | 重量 |
| 4LQF3W-A315F | 4LQF3W-A1.3F | 1.3 | 490 | 250 | ≤105 | 49 |
| 4LQF3W-A400F | 4LQF3W-A1.7F | 1.7 | 575 | 290 | ≤190 | 53 |
| 4LQF3W-A500F | 4LQF3W-A2.13F | 2.1 | 675 | 390 | ≤290 | 59 |
| 4LQF3W-A630F | 4LQF3W-A2.6F | 2.6 | 805 | 520 | ≤420 | 66 |
| 4LQF3W-A800F | 4LQF3W-A3.4F | 3.4 | 975 | 690 | ≤590 | 75 |
| 4LQF3W-A1000F | 4LQF3W-A4.2F | 4.2 | 1175 | 890 | ≤790 | 86 |
| 4LQF3W-A1250F | 4LQF3W-A5.3F | 5.3 | 1425 | 1140 | ≤1040 | 99 |
